主要性能參數

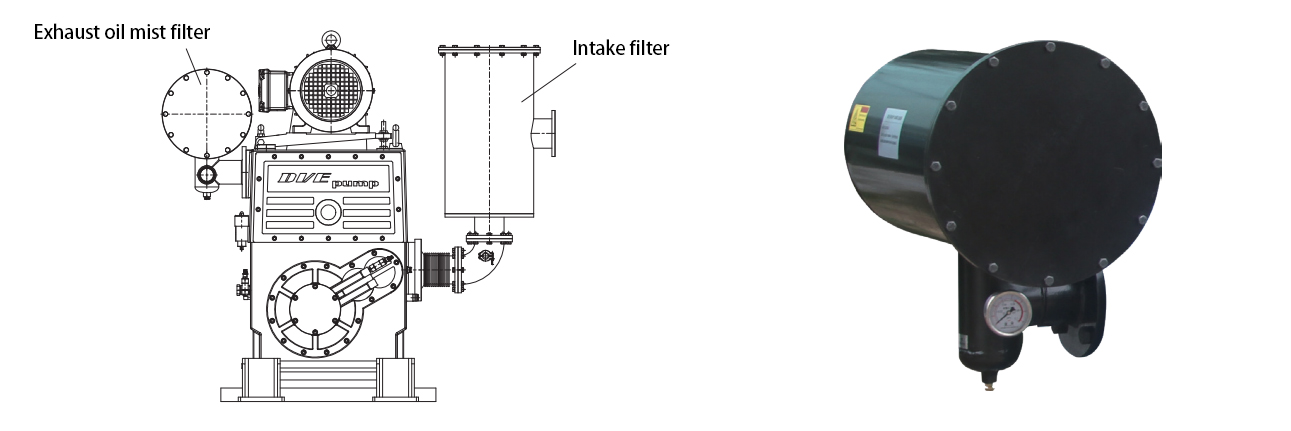

真空泵排氣油霧過濾器
我公司生產的OMF型油霧過濾器，采用過濾精度高達5微米以上的玻璃纖維過濾真空泵排放的氣體，濾芯中的玻璃纖維疊加層數達到15層以上，能有效地過濾真空泵排除的油霧，明顯減少了真空泵排氣對環境的影響，并同時能有效降低真空泵工作時油的蒸發消耗。
我公司生產的OMF型油霧過濾器，采用過濾精度高達5微米以上的玻璃纖維過濾真空泵排放的氣體，濾芯中的玻璃纖維疊加層數達到15層以上，能有效地過濾真空泵排除的油霧，明顯減少了真空泵排氣對環境的影響，并同時能有效降低真空泵工作時油的蒸發消耗。
1. 真空泵排氣油霧過濾器規格
| 型號 | OMF-40 | OMF-50 | OMF-63 | OMF-80 | OMF-100 | OMF-150 | OMF-200 | OMF-250 |
| 通徑 (mm) | DN40 | DN50 | DN63 | DN80 | DN100 | DN150 | DN200 | DN250 |
| 額定氣體流量 (L/s) | 30 | 60 | 150 | 220 | 300 | 600 | 1000 | 1600 |
| 旁通閥開啟壓力 (MPa) | 表壓 0.025, 絕對壓力 0.125 | |||||||
| 耐壓(MPa) | 表壓 0.05, 絕對壓力 0.15 | |||||||
參數
| 型號 | OMF-40 | OMF-50 | OMF-63 | OMF-80 | OMF-100 | OMF-125 | OMF-150 |
| 排氣口徑 ( mm ) | DN40 | DN50 | DN63 | DN80 | DN100 | DN125 | DN150 |
| 額定氣體流量 ( L/s ) | 30 | 60 | 150 | 220 | 300 | 450 | 600 |
| 旁通閥開啟壓力 (MPa) |
Relative Pressure 0.025 Absolute Pressure 0.125 |
||||||
| 極限排氣壓力 (MPa) |
Relative Pressure 0.5 Absolute Pressure 0.15 |
||||||
| 適配真空泵型號 |
2H-15DVA 2H-15DVW H-25DVA H-25DVW |
2H-30DV 2H-45DVA H-50DV H-60DVA |
2H-50DV 2H-70DV 2H-80DV 2H-100DV3 H-70DV H-100DV H-120DV |
2H-100DV 2H-120DV 2H-160DV H-150DV H-160DV H-215DV ? |
2H-150DV 2H-225DV H-225DV H-300DV |
2H-300DV H-400DV 2H-340 H-450 |
2H-450 H-600DV |
| 重量 (kg) | 13 | 17 | 23 | 35 | 60 | ?80 | 110 |
?
抽速與進氣壓力曲線
